太陽能光伏U、c型支架生產設備

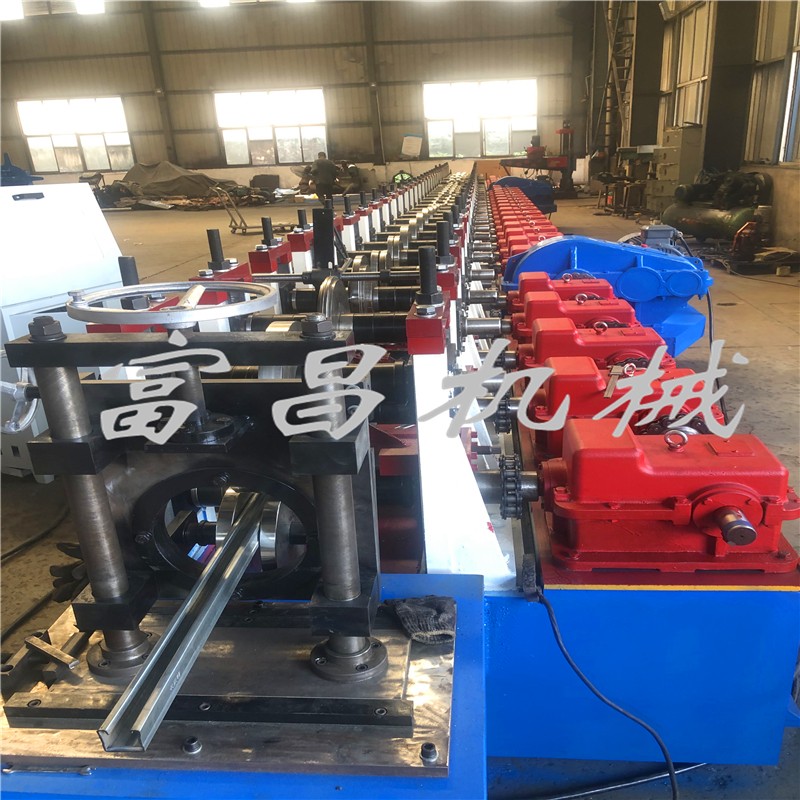

成型生產線工藝流程：卷料上料開卷----整平送料一體機----成型主機(滾齒、打標)---校正裝置----切斷系統----收料臺 電控采用PLC可編程邏輯控制

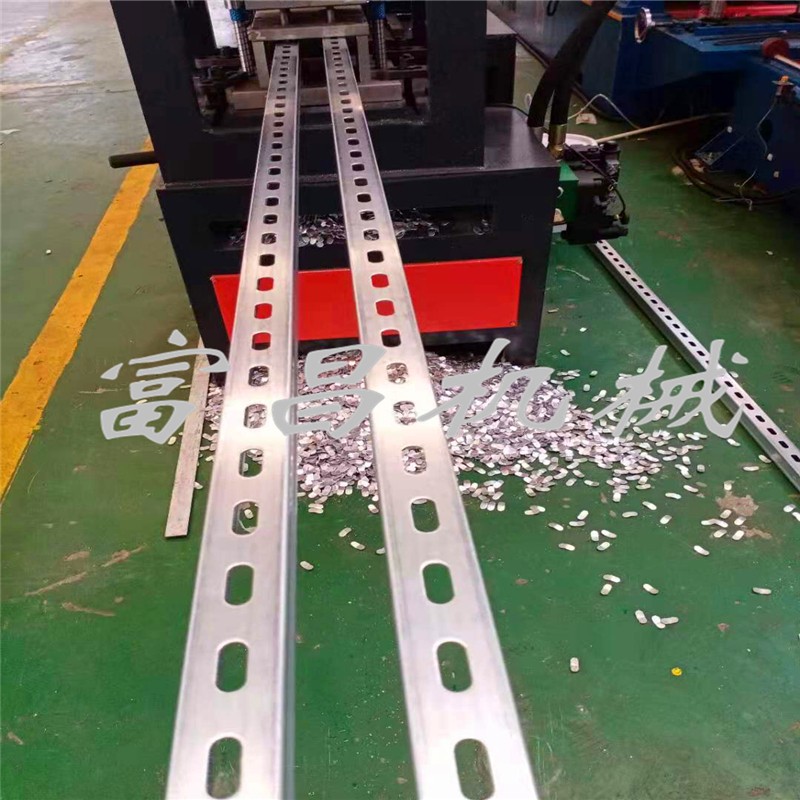

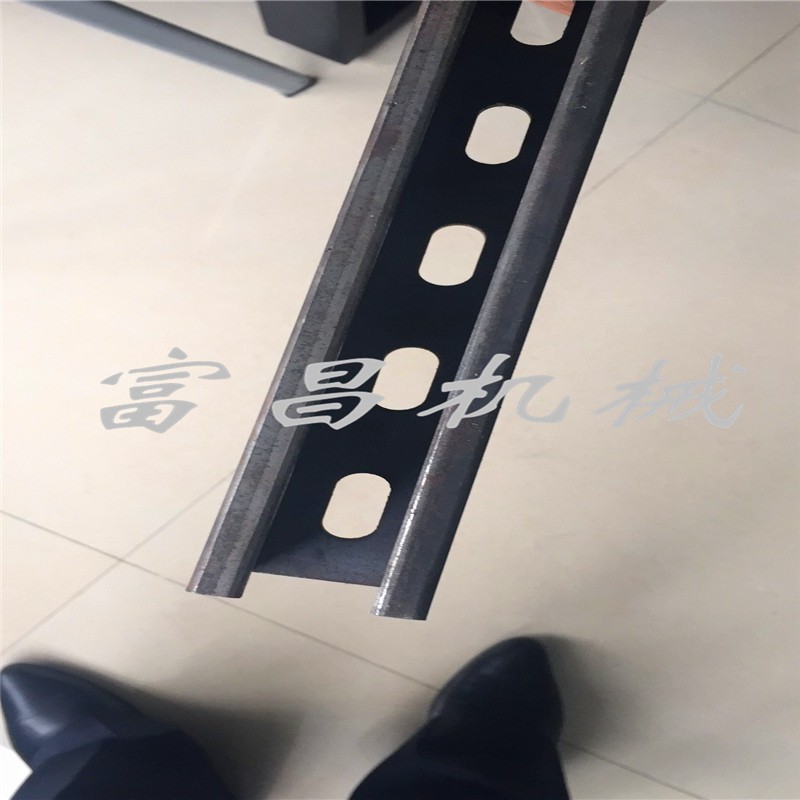

自動沖孔線工藝流程：工作臺----氣動夾具、伺服送料裝置----液壓(沖床)沖孔
電控采用PLC可編程邏輯控制
沖孔方式，根據實際情況，以及綜合多種因素，采用成型后 。
可定制成先沖孔后成型一體式?jīng)_孔成型生產線
.設備技術要求
1設備技術條件：
1.1設備占地面積： 25×3.5×5(長×寬×高)米。
1.2設備進料方向：待定。
1.3電壓參數380，50Hz，3相。
1.4氣源：流量為0.5m3/分鐘;壓力為0.6MPa。
1.5液壓油：46#液壓油。
1.6齒輪油：18#雙曲線齒輪油。
2設備主要技術參數
2.1 軋制帶鋼寬度：≤300 mm
2.2 軋制帶鋼厚度：2.0~2.5 mm
2.3 軋制帶鋼材質：Q235
2.4生產速度:全線約為0-14米/分鐘
2.4 軋制工件長度：2000—6000 mm
2.5設備裝機總?cè)萘浚杭s35KW。
3.軋制產品范圍

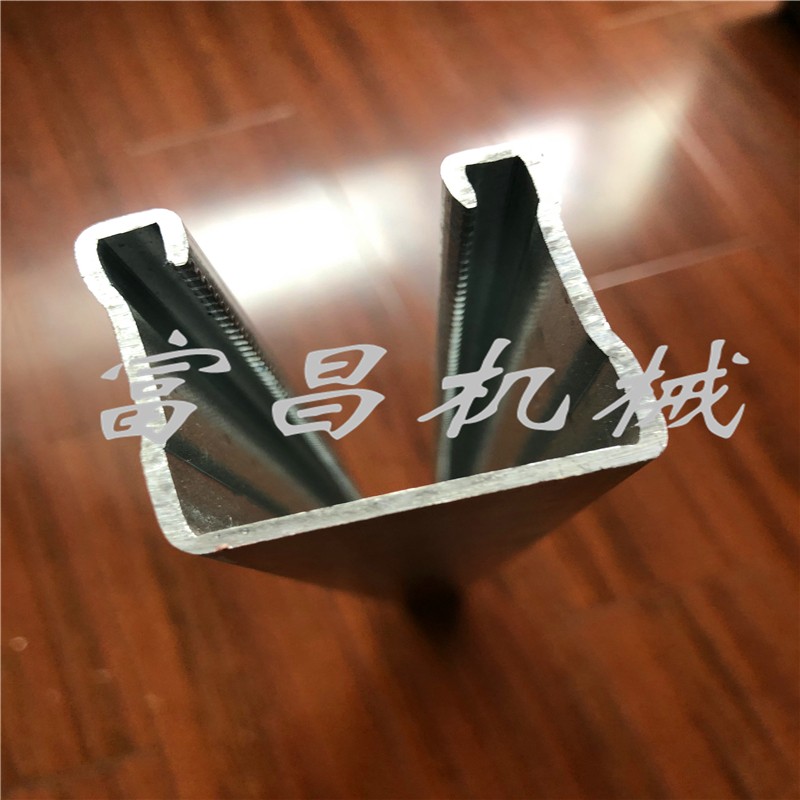

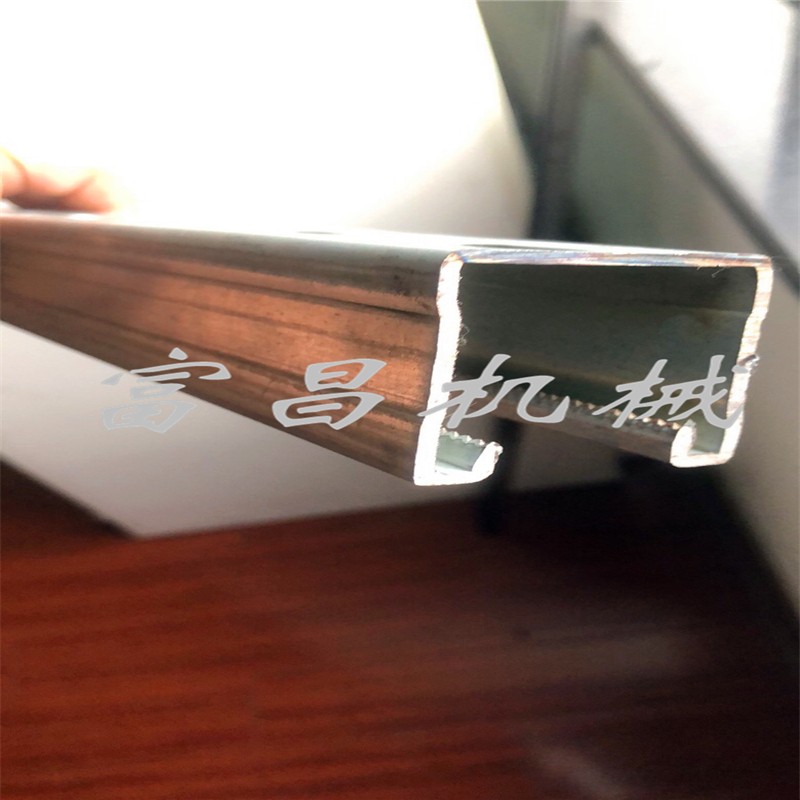

3.1 本沖壓/成型機組可以軋制厚度為2.0~2.5mm的U型材。
3.2 軋制產品規格尺寸
序號 | 規格 | 備注 | ||
1 | C2.5×41×62 | |||
2 | C2.0×41×62 | |||
3 | C2.5×41×52 | |||
4 | C2.0×41×52 | |||
5 | C2.5 X 41X 41 | |||
6 | C2.5×41×41 | |||
7 | C2.5×41×72 | |||
8 | C2.0×41×72 | |||
